3D Optical Profilometer

ワンショット3D形状測定機

弊社保有の「ワンショット3D形状測定機」についてご紹介します。

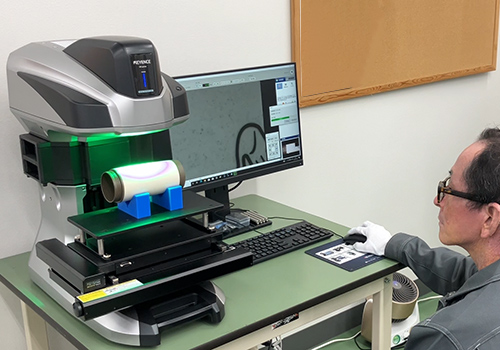

ワンショット3D形状測定機

ワンショット3D形状測定機は、輪郭形状、厚み、うねり、面粗さなど、あらゆる素材や測定ができる万能型の測定機です。弊社は、ワンショット3D形状測定機を駆使して、円柱状や薄板肉厚部品の計測も可能です。うねりや粗さにおける多種多様な測定をお客様のニーズに合わせて実施いたします。

イメージ画像

概要

ワンショット3D形状測定は、高速で精密な非接触方式の3D形状測定装置です。面全体を0.1µmの分解能で捉え、最速1秒で形状・うねり・粗さを測り、 電動回転ユニットを使用することで、横面も裏面も測定可能。さらに、光沢や反射に強く、多彩な素材を測定可能です。試作品解析や工程内検査などあらゆる測定業務を効率的に行うことができます。

主な用途例

  • イメージ画像

    粗さ測定 ISO25178準拠の面粗さ(Sa,Sz等)に対応

  • イメージ画像

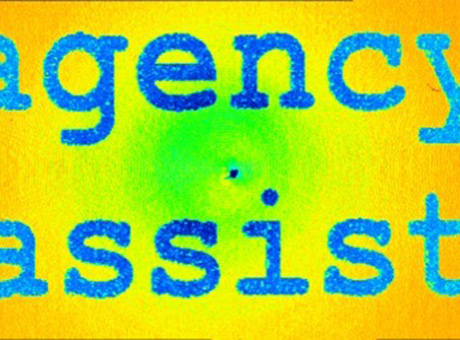

    うねり可視化

  • イメージ画像

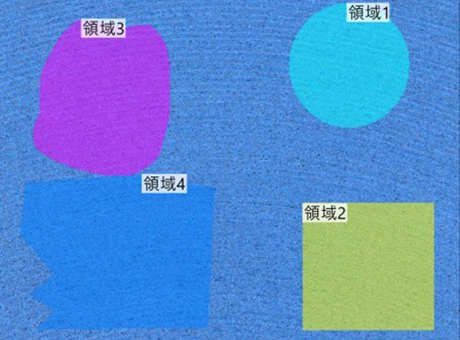

    体積面積測定

  • イメージ画像

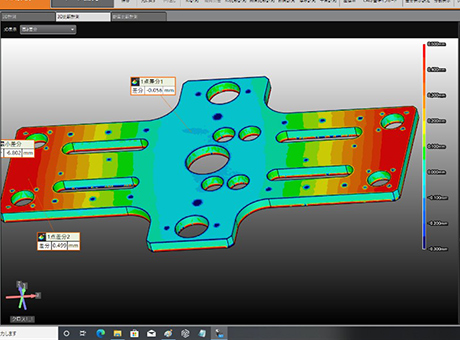

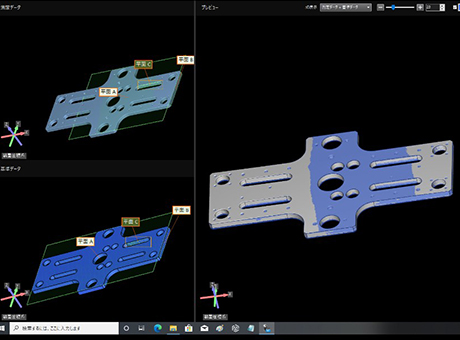

    CADデータと測定データ比較検査

計測機器ラインナップ

万能型!あらゆる測定に対応!

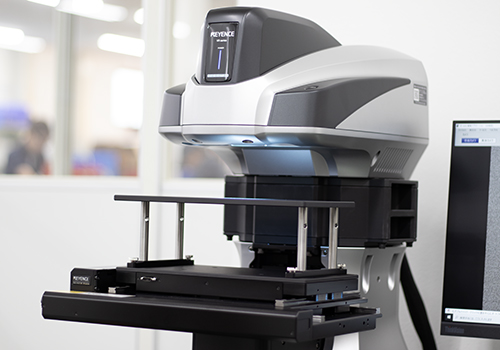

ワンショット3D形状測定機 VR-6200

  • メーカー

    キーエンス

  • 測定

    X300×Y150×Z167mm(耐荷重4.5㎏)

機器の特徴

とにかくできることが多く、二次元測定、三次元測定、体積・面積、線粗さ、面粗さ、比較計測、プロファイル計測など複数の測定機を使い分けることなく対応が可能です。光学式の形状測定では捉えづらい光の反射が弱い材質にも強く、様々な材質に対応。回転ユニットを使用することで、切断せずに断面図をスキャンできます。広範囲な検査領域をマークし、測定工程を1台で完結することができるため、効率的な測定が行えます。

計測実績

樹脂成型品の3Dスキャン測定

樹脂成形品(仕上がり品)をVR-6200を用いて測定しました。丸い形状ため、回転ユニットを使用して死角のない測定を行いました。テーパーや窪みのある形状なども可能です。

業界

電子機器メーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

10箇所

数量

10個

木材の精密寸法測定

木材表面のうねりや表面粗さ、加工箇所の精密寸法測定を行いました。すべての測定項目をワンショット3D形状測定機(VR-6200)で実施可能です。

業界

住宅設備機器メーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

5箇所

数量

20個

金型部品の3Dスキャニング

VR-6200にて測定、提供いただいたSTLデータを流し込み、比較・評価を実施しました。当社では、3Dスキャナ型三次元測定機も保有しているため、VLとVRの機能連携で評価することも可能です。

業界

シールメーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

比較評価

数量

各1個

部品側面の表面粗さ測定

触針でキズが付く接触式は不可だったため、非接触で計測できるワンショット3D形状測定機(VR-6200)にて表面粗さ測定を行いました。素早く測定できる点もメリットです。

業界

医療機器メーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

側面の面粗度

数量

1個

ゲージの厚み測定

ゲージ5種類の厚み(0.02mm、0.03mm、0.04mm、0.05mm、0.06mm)をそれぞれ、ワンショット3D形状測定機にて測定しました。

業界

商社

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

指示部

数量

各1個

シャフトの外径表面粗さ測定

シャフトの外径の表面粗さ測定を行いました。非接触のワンショット3D形状測定機を用いて実施、回転ユニットを使い、全周を死角なく計測。連続データとして測定することが可能です。

業界

産業機械メーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

外形

数量

8個

木材の表面粗さ測定

木材の表面粗さ測定を実施しました。非接触で面粗度を計測するためにワンショット3D形状測定機(VR-6200)を使用、線粗さ、面粗さの両方を測定できます。

業界

大学・研究機関

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

表面粗さ

数量

5個

電子部品(コネクタ)の3D形状測定

電子コネクタの固定部品(樹脂)の内部形状を非破壊で測定しました。小さく深さのある複雑な形状ですが形状解析が可能です。

業界

大学・研究機関

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

指示部

数量

1個

Oリングの寸法測定

形状が安定しないゴムなど柔らかい材質の場合でも非接触にて測定が可能です。今回、内径と直径は非接触の三次元測定機で計測。線径については画像寸法測定器で計測を行いました。

業界

電気機器メーカー

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

内径、外径

数量

20個

アルミ缶の蓋部、胴部の3D形状測定

アルミ缶の蓋部と胴部分を寸法測定しました。一部、曲線部もありますが、ワンショット3D形状測定機(VR-6200)で対応が可能です。

業界

医療・薬品

使用機器

ワンショット3D形状測定機(VR-6200)

測定指示

指示部

数量

1個

手検査にも対応/セラミック(円柱形状)の寸法測定

検査技師の手作業によるノギス測定にも対応が可能です。数物も測定いたします。300個以上であっても対応可能です。

業界

砥石・研磨材・研磨機業界

使用機器

デジタルノギス

測定指示

3箇所

数量

300個

手検査にも対応/ノギスによる寸法測定

部品ご支給で指示箇所をデジタルノギスにて計測いたしました。検査成績書はお客様の要望に合わせた形式でご納品いたします。数物の手検査も得意としています。

業界

装置メーカー

使用機器

デジタルノギス

測定指示

5箇所

数量

800個

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

検査・測定事例

業界やワークは多種多様で、
測定の種類も豊富です。

  • 3Dスキャンデータと3DCADデータの形状比較
  • 電子部品(コネクタ)の3D形状測定
  • 量産部品の画像寸法測定 1,000個
  • ノギスによる寸法測定 800個×5箇所
  • 穴位置の座標測定
  • Oリングの寸法測定
  • シャフト外周の面粗度
  • シリンダーの内径計測
  • 樹脂成型品(射出成型品)、金属成形品(MIM)の型検データの作成
  • 平面の反りやうねり、面全体の凹凸測定
  • 図面の無い部品をスキャンモデリング、図面製作から加工まで対応
  • 金型部品(プレス品)の測定
  • 量産部品の全数検査
  • 幾何公差に対して仕上がり精度の確認
  • 炊飯器窯の目盛りの位置計測
  • 樹脂成型品(仕上がり品)の3Dスキャン測定 10個×10箇所
  • 木材の木目の距離、凹凸高さ 10個
  • 木材の表面粗さ測定
  • アルミダイカスト(鋳造品)の検査
  • アルミダイカスト(鋳造品)の輪郭度測定
  • 筐体の寸法測定
  • 金型部品の3Dスキャニング(STLデータの提出)
  • アクリル樹脂トレイの3Dスキャニング(STLデータの提出)
  • 薄板板金(t=0.2)の寸法測定とスケッチ図のトレース
  • 同軸度、直角度の幾何公差測定
  • ばね鋼の曲げ部の角度測定
  • ゲージの厚み測定
  • 長物(L1200)の寸法測定
  • 重量物(400×400:25kg)のレイアウト測定
  • 雄ネジ部のピッチ測定
  • セラミック(円柱形状)の寸法測定 300個
  • アルミ缶の蓋部、胴部の3D形状測定
  • 鋳物の寸法測定
  • 対称度の測定 200個
  • 金属リング内径の寸法測定
  • 部品側面の表面粗さ測定(VR-6200)
  • パイプ(筒)の真円度測定
  • 電子基板の実装部品の位置測定

サービスの流れ

  • STEP
    01
    計測ご相談
  • STEP
    02
    お打ち合わせ
  • STEP
    03
    お見積り
  • STEP
    04
    ご注文・
    検査品のお預かり
  • STEP
    05
    納品
  • STEP
    06
    検査成績書と
    検査品のお渡し

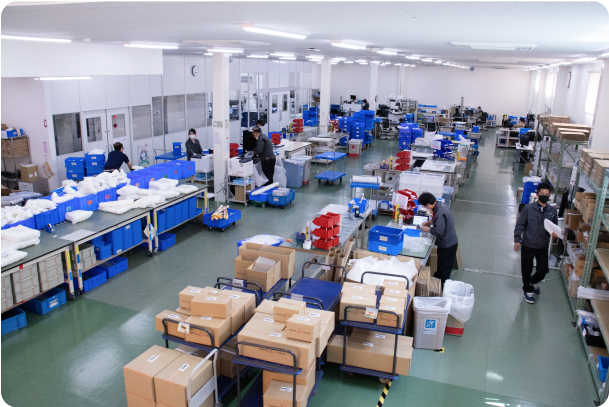

品質管理センター

品質管理センターの見学が可能です。

品質管理センターには見学スペースを設けています。
検査の様子や各セクションの業務フローをご覧いただけます。

※機密保持の観点から、見学スペースからのみの見学となります。

よくあるご質問

検査品はどうすればよいですか?

弊社品質管理センターにご発送いただければと思います。
営業担当が引き取りできる場合などは、ケースに応じてご対応させていただきます。
※内容を確認させていただき、技術営業よりご案内を差し上げます。

どれぐらいの大きさまで測定ができますか?

使用する測定器によって大きさは異なります。保有する計測機器一覧に一部記載しておりますのでこちらをご覧ください。計測機器一覧はこちら

図面のない部品ですが、製作は可能ですか?

精密測定でモデリング、製図、加工まで対応可能です。その際、部品の現物をお預かりする必要がございます。お客様に測定結果、製図に対しての承認をいただいた内容で加工を行います。
