Concentricity Gage

偏心度測定ゲージ

弊社保有の「偏心度測定ゲージ」についてご紹介します。

偏心度測定ゲージ

偏心度測定ゲージは、3点ローラーで基準面をはさみ、アナログ式で偏心を測定します。弊社は、偏心度測定ゲージを駆使して、丸物形状の成形品や精密な旋盤加工部品の偏心度・同心度の測定を行い、計測におけるお客様のお悩みを解消いたします。

イメージ画像

概要

偏心度測定(同心度測定)は、偏心度測定機などを用いて測定します。ダイヤルゲージを当てながら製品を回転させ、振れの最大値と最小値を測定し最大差が偏心度となります。三次元測定機でも偏心度測定が可能です。

主な用途例

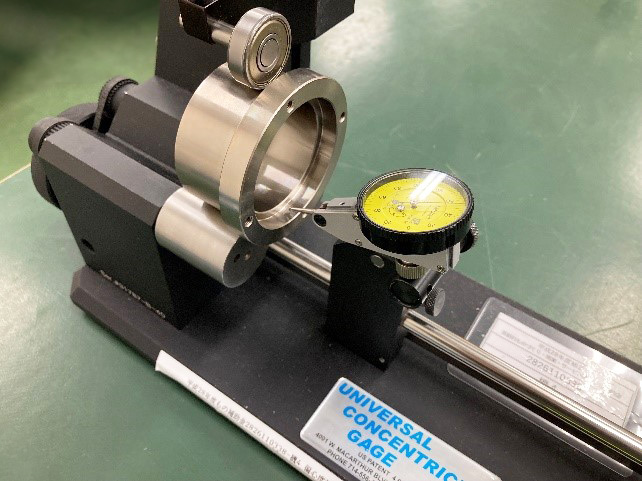

  • イメージ画像

    基準軸に対する偏心度、同心度の測定

計測機器ラインナップ

長さ102㎜まで対応可能!

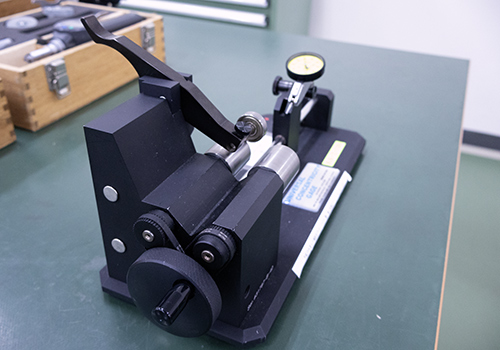

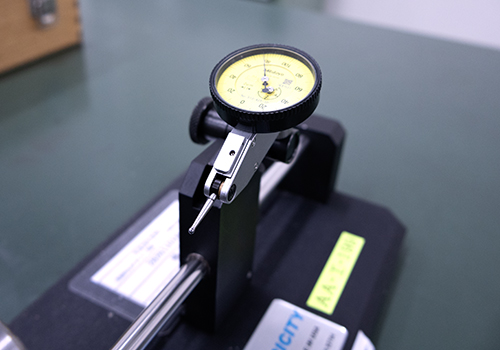

偏心度測定ゲージ B-10

  • メーカー

    ユニバーサル

  • 測定可能領域

    ワーク径3.1~25mm、ワーク長さ5~102mm

機器の特徴

3点保持ローラーにより測定するワークの基準面をはさみ、基準面に対する振れ、同心度、直角度、真円度、真直度、円筒度等を迅速且つ高精度で測定可能です。2.5~4ミクロンの測定精度を持ち、軽量設計により簡易に高精度な測定が可能です。

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

検査・測定事例

業界やワークは多種多様で、
測定の種類も豊富です。

  • 3Dスキャンデータと3DCADデータの形状比較
  • 電子部品(コネクタ)の3D形状測定
  • 量産部品の画像寸法測定 1,000個
  • ノギスによる寸法測定 800個×5箇所
  • 穴位置の座標測定
  • Oリングの寸法測定
  • シャフト外周の面粗度
  • シリンダーの内径計測
  • 樹脂成型品(射出成型品)、金属成形品(MIM)の型検データの作成
  • 平面の反りやうねり、面全体の凹凸測定
  • 図面の無い部品をスキャンモデリング、図面製作から加工まで対応
  • 金型部品(プレス品)の測定
  • 量産部品の全数検査
  • 幾何公差に対して仕上がり精度の確認
  • 炊飯器窯の目盛りの位置計測
  • 樹脂成型品(仕上がり品)の3Dスキャン測定 10個×10箇所
  • 木材の木目の距離、凹凸高さ 10個
  • 木材の表面粗さ測定
  • アルミダイカスト(鋳造品)の検査
  • アルミダイカスト(鋳造品)の輪郭度測定
  • 筐体の寸法測定
  • 金型部品の3Dスキャニング(STLデータの提出)
  • アクリル樹脂トレイの3Dスキャニング(STLデータの提出)
  • 薄板板金(t=0.2)の寸法測定とスケッチ図のトレース
  • 同軸度、直角度の幾何公差測定
  • ばね鋼の曲げ部の角度測定
  • ゲージの厚み測定
  • 長物(L1200)の寸法測定
  • 重量物(400×400:25kg)のレイアウト測定
  • 雄ネジ部のピッチ測定
  • セラミック(円柱形状)の寸法測定 300個
  • アルミ缶の蓋部、胴部の3D形状測定
  • 鋳物の寸法測定
  • 対称度の測定 200個
  • 金属リング内径の寸法測定
  • 部品側面の表面粗さ測定(VR-6200)
  • パイプ(筒)の真円度測定
  • 電子基板の実装部品の位置測定

サービスの流れ

  • STEP
    01
    計測ご相談
  • STEP
    02
    お打ち合わせ
  • STEP
    03
    お見積り
  • STEP
    04
    ご注文・
    検査品のお預かり
  • STEP
    05
    納品
  • STEP
    06
    検査成績書と
    検査品のお渡し
品質管理センター

品質管理センターの見学が可能です。

品質管理センターには見学スペースを設けています。
検査の様子や各セクションの業務フローをご覧いただけます。

※機密保持の観点から、見学スペースからのみの見学となります。

よくあるご質問

検査品はどうすればよいですか?

弊社品質管理センターにご発送いただければと思います。
営業担当が引き取りできる場合などは、ケースに応じてご対応させていただきます。
※内容を確認させていただき、技術営業よりご案内を差し上げます。

どれぐらいの大きさまで測定ができますか?

使用する測定器によって大きさは異なります。保有する計測機器一覧に一部記載しておりますのでこちらをご覧ください。計測機器一覧はこちら

図面のない部品ですが、製作は可能ですか?

精密測定でモデリング、製図、加工まで対応可能です。その際、部品の現物をお預かりする必要がございます。お客様に測定結果、製図に対しての承認をいただいた内容で加工を行います。
