画像寸法測定器

弊社保有の「画像寸法測定器」についてご紹介します。

画像寸法測定器

画像寸法測定器では、3つのバリエーションをご用意しております。弊社は、画像寸法測定器を駆使して、様々な形状の部品を正確かつ安定した早さで実施いたします。お客様の測定ニーズに合わせた測定を行い、計測におけるお悩みを解消いたします。

概要

画像寸法測定は、投影された画像から寸法測定、幾何公差測定、高さや深さなど様々な測定を瞬時に行うことができます。自動測定により製品の複数個所を一度に測定。検査員のスキルを問わず測定工数を削減しつつスピーディーな検査を可能にします。

主な用途例

高精度な寸法測定、幾何公差測定
対象物の複数個同時測定による時短
Oリングなど柔らかい加工部品

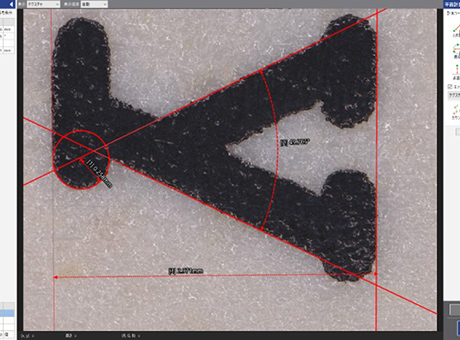

印刷文字等凸凹がない形状への測定

計測機器ラインナップ

100個300箇所を同時測定！

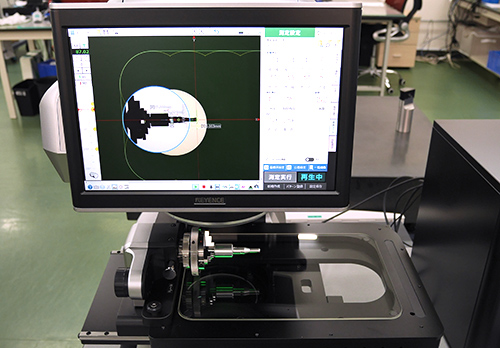

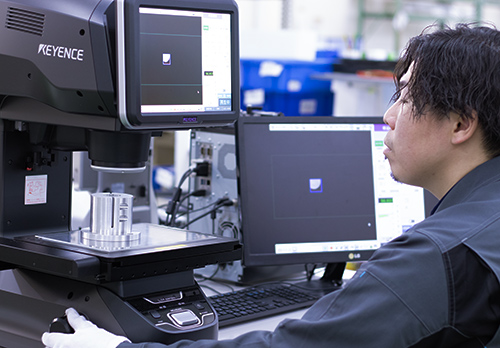

画像寸法測定器 IM-8030T

メーカー

キーエンス
測定可能領域

X225×Y125×Z75mm（耐荷重7.5㎏）

機器の特徴

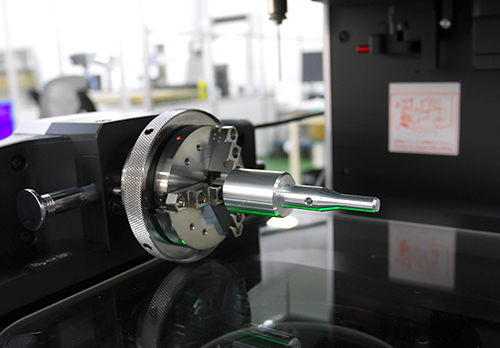

製品を置いてボタン一つで、正確に寸法測定を行います。100個300箇所を同時に測定が可能で、測定の時短にも繋げます。また高さ測定や丸物の測定など立体物にも対応が可能です。人による測定のバラつきを心配する必要はありません。

微細、精密なワークでも測定可能！

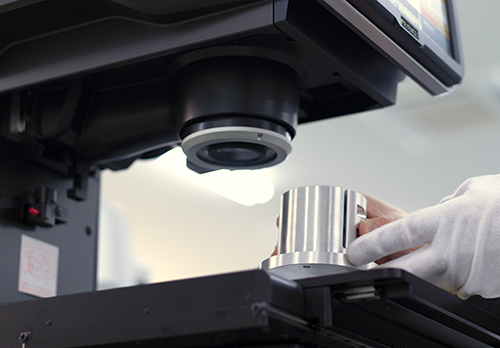

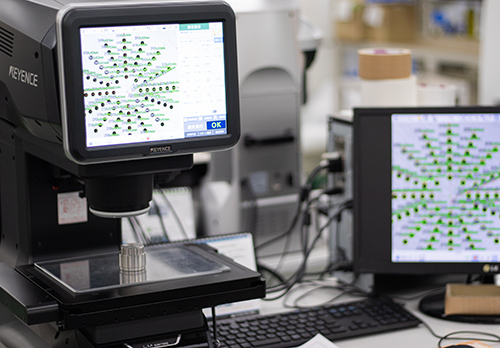

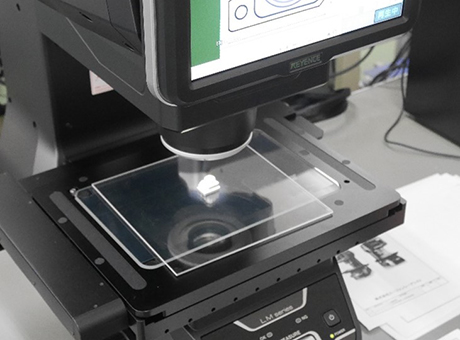

画像寸法測定器 LM-1100

メーカー

キーエンス
測定可能領域

X225×Y125×Z75mm（耐荷重7㎏）

機器の特徴

LM-1100では、「微細・精密」なワークを高精度に測定できます。2,000万画素の解像度で金属の切削面まで、くっきりと映る高解像度を保持しています。高倍率レンズにより、微細・高精細な電子部品や樹脂成型品、コネクタなど細かな形状の寸法測定を瞬時に行います。

自動計測で安定した測定を実現！

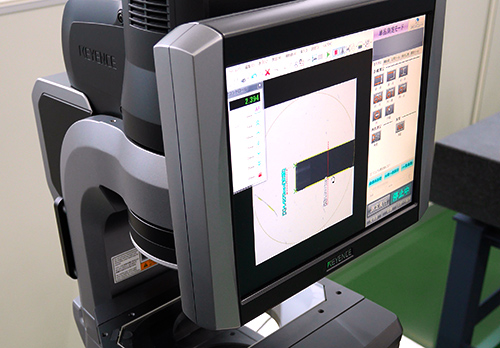

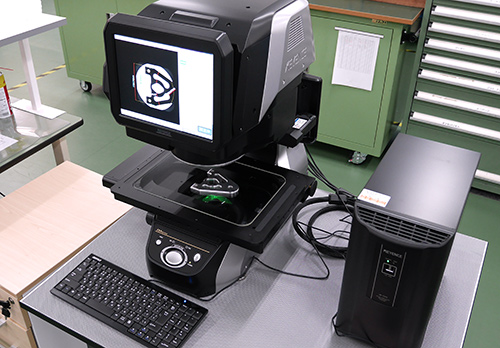

画像寸法測定器 IM-7030T

メーカー

キーエンス
測定可能領域

X190×Y90×Z75mm（耐荷重7.5㎏）

機器の特徴

製品を置いてボタン一つで、正確に寸法測定を行います。一度設定した照明条件を自動で再現し、エッジ部も自動で認識する為、人による誤差を解消できます。これにより測定工数の削減も可能、納期短縮にも貢献できます。

計測実績

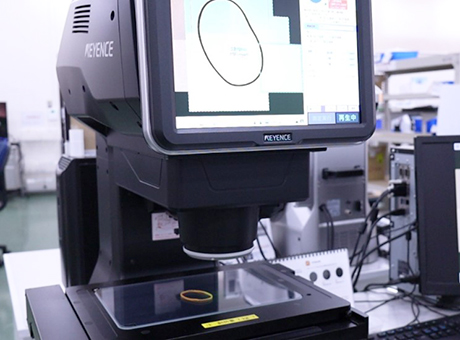

Oリングの非接触寸法測定

形状が安定しないゴムなど柔らかい材質の場合でも非接触にて精度よく測定が可能です。今回、内径と直径は非接触の三次元測定機で計測。線径については画像寸法測定器で計測を行いました。

業界

産業機械メーカー

使用機器

3Dスキャナ型三次元測定機(VL-500)
画像寸法測定器(IM-8000)

測定指示

内径、直径、線径

数量

10個

閉じる

中心と穴位置の座標測定

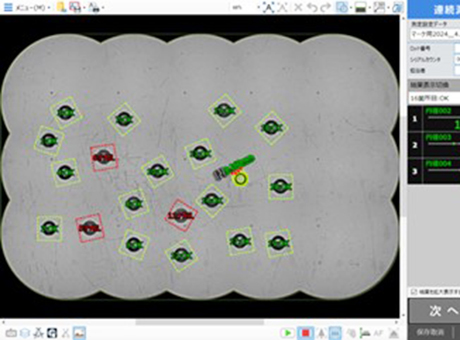

円データは、輪郭をなぞるようにスキャンしていき、そのデータの最小二乗法で座標を算出します。画像寸法測定器を使えば、複数の測定箇所も同時に計測できます。

業界

電子機器メーカー

使用機器

画像寸法測定器(LM-1100)

測定指示

100箇所

数量

1個

閉じる

M75×P2.0ネジオスネジの測定

個体によってネジが通るもの・通らないものがあり、その原因を調べて欲しいと言う依頼でした。ネジゲージがなくても、オスネジは画像測定器にて測定が可能です。

業界

燃焼機器メーカー

使用機器

画像寸法測定器(LM-1100)

測定指示

ネジ部測定

数量

4個

閉じる

薄板板金（t=0.2）の寸法測定とスケッチ図のトレース

個人様からのご依頼で、SUS材の薄板板金(t=0.2)の全箇所測定を行いました。画像寸法測定器にて実施、個人様でもご利用可能ですのでお気軽にご連絡ください。

業界

個人

使用機器

画像寸法測定器(LM-1100)

測定指示

全箇所

数量

1個

閉じる

ばね鋼の曲げ部の角度測定

銅製品の薄板板金の精密寸法測定を実施。曲げ部の角度、曲線部の寸法測定を画像寸法測定で計測しました。見積時には、全寸法を測定した場合のお見積と比較いただき、ご判断をいただきました。

業界

センサー・計器類業界

使用機器

画像寸法測定器(IM-8000)

測定指示

指示部

数量

10個

閉じる

電子基板の実装部品の位置測定

部品が正しい位置に実装されているか計測しました。電子・デバイス部品の寸法測定もお任せ下さい。各座標、寸法測定値など正確なデータを提出可能です。

業界

ガラスメーカー

使用機器

画像寸法測定器(LM-8000)

測定指示

指示部

数量

1個

閉じる

電子基板の実装部品の位置測定

電子基板の寸法測定を実施しました。基盤の中心位置、実装部品の距離を測定しています。

業界

印刷業界

使用機器

画像寸法測定器(LM-8000)

測定指示

指示部

数量

15個

閉じる

量産部品の画像寸法測定

量産部品の全数検査、全箇所検査を実施しました。数物の検査もお任せ下さい。正確かつスピーディーに対応が可能です。ゴムなど。

業界

樹脂・ゴム加工メーカー

使用機器

画像寸法測定器(IM-8000)

測定指示

全箇所

数量

1,000個

閉じる

手検査にも対応／セラミック（円柱形状）の寸法測定

検査技師の手作業によるノギス測定にも対応が可能です。数物も測定いたします。300個以上であっても対応可能です。

業界

砥石・研磨材・研磨機業界

使用機器

デジタルノギス、画像寸法測定器(IM-8000)

測定指示

3箇所

数量

300個

閉じる

手検査にも対応／ノギスによる寸法測定

部品ご支給で指示箇所をデジタルノギスにて計測いたしました。検査成績書はお客様の要望に合わせた形式でご納品いたします。数物の手検査も得意としています。

業界

装置メーカー

使用機器

デジタルノギス

測定指示

5箇所

数量

800個

閉じる

ピンゲージ

メーカー：
アイゼン

栓ゲージ

メーカー：
測範社

ねじゲージ

メーカー：
第一測範製作所
※管用ねじゲージも保有

ブロックゲージ

メーカー：
ミツトヨ

三点マイクロメータ

メーカー：
ミツトヨ

各種マイクロメータ

メーカー：
ミツトヨ

ピンゲージ

メーカー：
アイゼン

栓ゲージ

メーカー：
測範社

ねじゲージ

メーカー：
第一測範製作所
※管用ねじゲージも保有

ブロックゲージ

メーカー：
ミツトヨ

三点マイクロメータ

メーカー：
ミツトヨ

各種マイクロメータ

メーカー：
ミツトヨ

検査・寸法測定に関する
お役立ちコラム

検査・測定事例

業界やワークは多種多様で、
測定の種類も豊富です。

3Dスキャンデータと3DCADデータの形状比較
電子部品（コネクタ）の3D形状測定
量産部品の画像寸法測定　1,000個
ノギスによる寸法測定　800個×5箇所
穴位置の座標測定
Oリングの寸法測定
シャフト外周の面粗度
シリンダーの内径計測
樹脂成型品（射出成型品）、金属成形品（MIM）の型検データの作成
平面の反りやうねり、面全体の凹凸測定
図面の無い部品をスキャンモデリング、図面製作から加工まで対応
金型部品（プレス品）の測定
量産部品の全数検査
幾何公差に対して仕上がり精度の確認
炊飯器窯の目盛りの位置計測
樹脂成型品（仕上がり品）の3Dスキャン測定　10個×10箇所
木材の木目の距離、凹凸高さ　10個
木材の表面粗さ測定
アルミダイカスト（鋳造品）の検査
アルミダイカスト（鋳造品）の輪郭度測定
筐体の寸法測定
金型部品の3Dスキャニング（STLデータの提出）
アクリル樹脂トレイの3Dスキャニング（STLデータの提出）
薄板板金（t=0.2）の寸法測定とスケッチ図のトレース
同軸度、直角度の幾何公差測定
ばね鋼の曲げ部の角度測定
ゲージの厚み測定
長物（L1200）の寸法測定
重量物（400×400：25kg）のレイアウト測定
雄ネジ部のピッチ測定
セラミック（円柱形状）の寸法測定　300個
アルミ缶の蓋部、胴部の3D形状測定
鋳物の寸法測定
対称度の測定　200個
金属リング内径の寸法測定
部品側面の表面粗さ測定（VR-6200）
パイプ（筒）の真円度測定
電子基板の実装部品の位置測定

サービスの流れ

計測ご相談
お打ち合わせ
お見積り
ご注文・
検査品のお預かり
納品
検査成績書と
検査品のお渡し

品質管理センターの見学が可能です。

品質管理センターには見学スペースを設けています。
検査の様子や各セクションの業務フローをご覧いただけます。

※機密保持の観点から、見学スペースからのみの見学となります。

よくあるご質問

検査品はどうすればよいですか？

弊社品質管理センターにご発送いただければと思います。
営業担当が引き取りできる場合などは、ケースに応じてご対応させていただきます。
※内容を確認させていただき、技術営業よりご案内を差し上げます。

どれぐらいの大きさまで測定ができますか？

使用する測定器によって大きさは異なります。保有する計測機器一覧に一部記載しておりますのでこちらをご覧ください。計測機器一覧はこちら

図面のない部品ですが、製作は可能ですか？

精密測定でモデリング、製図、加工まで対応可能です。その際、部品の現物をお預かりする必要がございます。お客様に測定結果、製図に対しての承認をいただいた内容で加工を行います。
