Rockwell Hardness Testing Machines

ロックウェル硬さ試験機

弊社保有の「ロックウェル硬さ試験機」についてご紹介します。

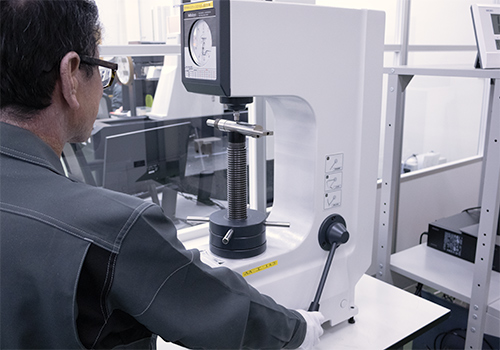

ロックウェル硬さ試験機

ロックウェル硬さ試験機は、押し込み試験法で硬さ試験を行い圧痕の大きさもコンマ数ミリと小さいのが特徴です。弊社は、ロックウェル硬さ試験機を駆使して、焼入れ、焼き戻し、浸炭処理、窒化処理などの工程後の硬さを確認する際に最適な硬さ試験を正確に実施可能です。

イメージ画像

概要

ロックウェル硬さ試験は、主に熱処理後の金属部品に焼き入れ処理がしっかりと入っているのか(硬くなっているか)確認するために使用します。工業材料として利用されるプラスチックにも対応が可能です。対応可能なスケールはA/B/C/D/F/Gのタイプとなります。

主な用途例

  • イメージ画像

    熱処理を行った金属加工部品の硬さ試験

  • イメージ画像

    熱処理の有無の確認

計測機器ラインナップ

焼入れ、浸炭処理、窒化処理の試験に最適!

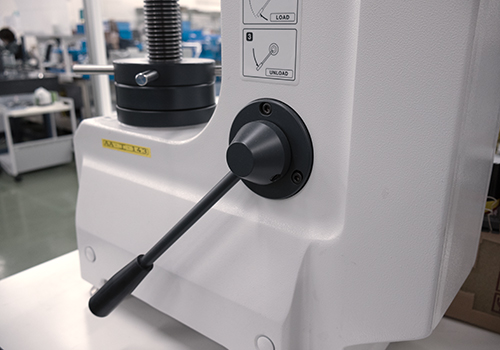

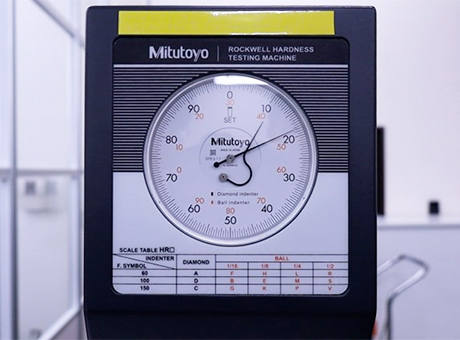

ロックウェル硬さ試験機 HR-110

  • メーカー

    ミツトヨ

  • 測定

    最大試料寸法:奥行165×高さ180mm

機器の特徴

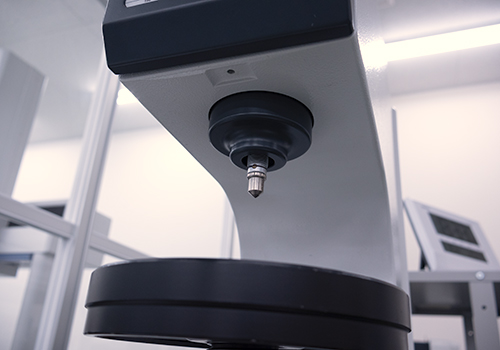

ロックウェル硬さ試験機は、ダイヤモンド圧子を試料に押し付けることでできる圧痕の深さから硬さを測ります。最大奥行165mm、高さ180mmの試料を試験が可能。圧子を測定面に対して、垂直に当てて測定するため、滑らかで凹凸の無い箇所に限定されます。金属系の硬い材質からプラスチックなどの軟らかい材質まで、多様な材質に対応可能です。

計測実績

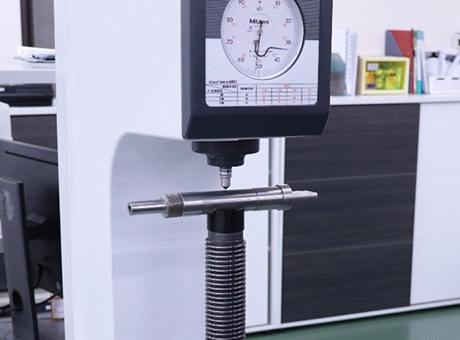

SK材の硬度測定

SK材のテストピース硬度測定の依頼があり対応しました。硬さ試験機は測定後にポンチ痕が残りますが、瞬時に硬度を確認する事が可能です。

業界

FA装置メーカー

使用機器

ロックウェル硬さ試験機(HR-110)

測定指示

テストピースの硬度測定

数量

1個

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

検査・測定事例

業界やワークは多種多様で、
測定の種類も豊富です。

  • 3Dスキャンデータと3DCADデータの形状比較
  • 電子部品(コネクタ)の3D形状測定
  • 量産部品の画像寸法測定 1,000個
  • ノギスによる寸法測定 800個×5箇所
  • 穴位置の座標測定
  • Oリングの寸法測定
  • シャフト外周の面粗度
  • シリンダーの内径計測
  • 樹脂成型品(射出成型品)、金属成形品(MIM)の型検データの作成
  • 平面の反りやうねり、面全体の凹凸測定
  • 図面の無い部品をスキャンモデリング、図面製作から加工まで対応
  • 金型部品(プレス品)の測定
  • 量産部品の全数検査
  • 幾何公差に対して仕上がり精度の確認
  • 炊飯器窯の目盛りの位置計測
  • 樹脂成型品(仕上がり品)の3Dスキャン測定 10個×10箇所
  • 木材の木目の距離、凹凸高さ 10個
  • 木材の表面粗さ測定
  • アルミダイカスト(鋳造品)の検査
  • アルミダイカスト(鋳造品)の輪郭度測定
  • 筐体の寸法測定
  • 金型部品の3Dスキャニング(STLデータの提出)
  • アクリル樹脂トレイの3Dスキャニング(STLデータの提出)
  • 薄板板金(t=0.2)の寸法測定とスケッチ図のトレース
  • 同軸度、直角度の幾何公差測定
  • ばね鋼の曲げ部の角度測定
  • ゲージの厚み測定
  • 長物(L1200)の寸法測定
  • 重量物(400×400:25kg)のレイアウト測定
  • 雄ネジ部のピッチ測定
  • セラミック(円柱形状)の寸法測定 300個
  • アルミ缶の蓋部、胴部の3D形状測定
  • 鋳物の寸法測定
  • 対称度の測定 200個
  • 金属リング内径の寸法測定
  • 部品側面の表面粗さ測定(VR-6200)
  • パイプ(筒)の真円度測定
  • 電子基板の実装部品の位置測定

サービスの流れ

  • STEP
    01
    計測ご相談
  • STEP
    02
    お打ち合わせ
  • STEP
    03
    お見積り
  • STEP
    04
    ご注文・
    検査品のお預かり
  • STEP
    05
    納品
  • STEP
    06
    検査成績書と
    検査品のお渡し
品質管理センター

品質管理センターの見学が可能です。

品質管理センターには見学スペースを設けています。
検査の様子や各セクションの業務フローをご覧いただけます。

※機密保持の観点から、見学スペースからのみの見学となります。

よくあるご質問

検査品はどうすればよいですか?

弊社品質管理センターにご発送いただければと思います。
営業担当が引き取りできる場合などは、ケースに応じてご対応させていただきます。
※内容を確認させていただき、技術営業よりご案内を差し上げます。

どれぐらいの大きさまで測定ができますか?

使用する測定器によって大きさは異なります。保有する計測機器一覧に一部記載しておりますのでこちらをご覧ください。計測機器一覧はこちら

図面のない部品ですが、製作は可能ですか?

精密測定でモデリング、製図、加工まで対応可能です。その際、部品の現物をお預かりする必要がございます。お客様に測定結果、製図に対しての承認をいただいた内容で加工を行います。
