Cylindricity Measurement Roundtest

真円度・円筒形状測定機

弊社保有の「真円度・円筒形状測定機」についてご紹介します。

真円度・円筒形状測定機

真円度・円筒形状測定機は、丸物・円筒形状部品の真円度・円筒度を高精度かつスピーディーに測定可能です。スパイラル測定にて多断面を1回で測定可能です。弊社は、真円度・円筒形状測定機を駆使して、様々な丸物部品の真円度・円筒形状測定をお客様のニーズに合わせて、高精度な測定を実施いたします。

イメージ画像

概要

真円度測定は、回転テーブルに製品を載せ、スタイラス(接触子)を接触させて測定します。真円度、円筒度はもちろん、同軸度、平行度、平面度、直角度、円周振れ、全振れの幾何公差測定が可能です。

主な用途例

  • イメージ画像

    真円度、円筒度の測定

  • イメージ画像

    円筒形状製品の外周面と内周面の測定

計測機器ラインナップ

様々な幾何公差測定に対応!

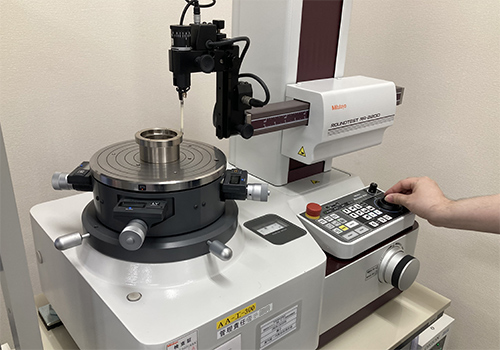

真円度・円筒形状測定機 RA-2200AS

  • メーカー

    ミツトヨ

  • 測定可能領域

    最大測定径o300mm

機器の特徴

最大φ300の測定対象を回転させ全周の微細な凹凸を測定します。測定機の回転軸とワークの中心軸を一致させる心出しや水平出しの値を自動算出、それを基に手動で調整します。正確な測定をサポートしてくれる位置止めセンサにより、高精度な繰り返し測定が可能です。

計測実績

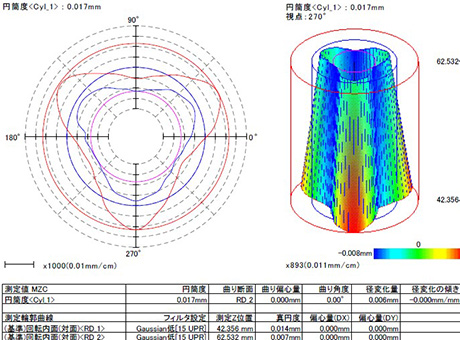

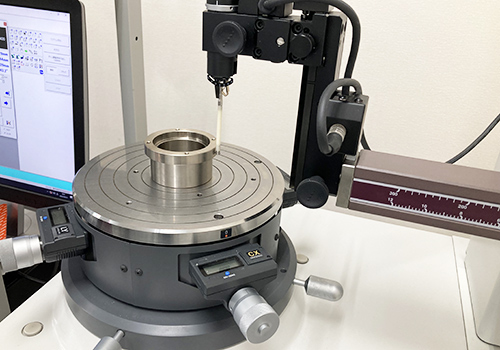

パイプ(筒)の真円度測定

パイプの真円度を測定しました。スタイラスを当てて測定する接触式を利用しています。真円度以外にも同軸度、平行度、平面度、直角度、円周振れ、全振れなど幾何公差測定が可能です。

業界

光学機器メーカー

使用機器

真円度・円筒形状測定機(RA-2200AS)

測定指示

真円度

数量

1個

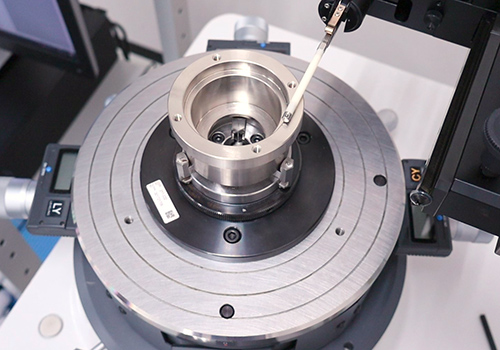

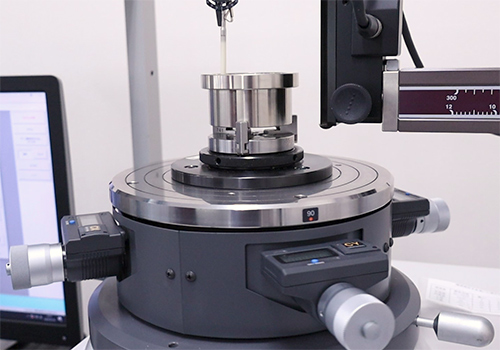

絶縁カラーの同軸度測定

RA-2200ASでは、真円度・円筒度の他、同軸度の測定も可能です。樹脂の様な軽量な素材でも、チャッキングする事で部品を固定し、安定した測定が可能となります。

業界

装置専門商社

使用機器

真円度・円筒形状測定機(RA-2200AS)

測定指示

同軸度測定

数量

5個

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

ピンゲージイメージ画像

ピンゲージ

メーカー:
アイゼン

栓ゲージイメージ画像

栓ゲージ

メーカー:
測範社

ねじゲージイメージ画像

ねじゲージ

メーカー:
第一測範製作所
※管用ねじゲージも保有

ブロックゲージイメージ画像

ブロックゲージ

メーカー:
ミツトヨ

三点マイクロメータイメージ画像

三点マイクロメータ

メーカー:
ミツトヨ

各種マイクロメータイメージ画像

各種マイクロメータ

メーカー:
ミツトヨ

検査・測定事例

業界やワークは多種多様で、
測定の種類も豊富です。

  • 3Dスキャンデータと3DCADデータの形状比較
  • 電子部品(コネクタ)の3D形状測定
  • 量産部品の画像寸法測定 1,000個
  • ノギスによる寸法測定 800個×5箇所
  • 穴位置の座標測定
  • Oリングの寸法測定
  • シャフト外周の面粗度
  • シリンダーの内径計測
  • 樹脂成型品(射出成型品)、金属成形品(MIM)の型検データの作成
  • 平面の反りやうねり、面全体の凹凸測定
  • 図面の無い部品をスキャンモデリング、図面製作から加工まで対応
  • 金型部品(プレス品)の測定
  • 量産部品の全数検査
  • 幾何公差に対して仕上がり精度の確認
  • 炊飯器窯の目盛りの位置計測
  • 樹脂成型品(仕上がり品)の3Dスキャン測定 10個×10箇所
  • 木材の木目の距離、凹凸高さ 10個
  • 木材の表面粗さ測定
  • アルミダイカスト(鋳造品)の検査
  • アルミダイカスト(鋳造品)の輪郭度測定
  • 筐体の寸法測定
  • 金型部品の3Dスキャニング(STLデータの提出)
  • アクリル樹脂トレイの3Dスキャニング(STLデータの提出)
  • 薄板板金(t=0.2)の寸法測定とスケッチ図のトレース
  • 同軸度、直角度の幾何公差測定
  • ばね鋼の曲げ部の角度測定
  • ゲージの厚み測定
  • 長物(L1200)の寸法測定
  • 重量物(400×400:25kg)のレイアウト測定
  • 雄ネジ部のピッチ測定
  • セラミック(円柱形状)の寸法測定 300個
  • アルミ缶の蓋部、胴部の3D形状測定
  • 鋳物の寸法測定
  • 対称度の測定 200個
  • 金属リング内径の寸法測定
  • 部品側面の表面粗さ測定(VR-6200)
  • パイプ(筒)の真円度測定
  • 電子基板の実装部品の位置測定

サービスの流れ

  • STEP
    01
    計測ご相談
  • STEP
    02
    お打ち合わせ
  • STEP
    03
    お見積り
  • STEP
    04
    ご注文・
    検査品のお預かり
  • STEP
    05
    納品
  • STEP
    06
    検査成績書と
    検査品のお渡し
品質管理センター

品質管理センターの見学が可能です。

品質管理センターには見学スペースを設けています。
検査の様子や各セクションの業務フローをご覧いただけます。

※機密保持の観点から、見学スペースからのみの見学となります。

よくあるご質問

検査品はどうすればよいですか?

弊社品質管理センターにご発送いただければと思います。
営業担当が引き取りできる場合などは、ケースに応じてご対応させていただきます。
※内容を確認させていただき、技術営業よりご案内を差し上げます。

どれぐらいの大きさまで測定ができますか?

使用する測定器によって大きさは異なります。保有する計測機器一覧に一部記載しておりますのでこちらをご覧ください。計測機器一覧はこちら

図面のない部品ですが、製作は可能ですか?

精密測定でモデリング、製図、加工まで対応可能です。その際、部品の現物をお預かりする必要がございます。お客様に測定結果、製図に対しての承認をいただいた内容で加工を行います。
