マシニング加工／フライス加工

自動機ブラケットの固定治具部品です。製品の完成サイズが小さく、部品を多数組み込めないため、１個の部品でいかに効率良く部品同士が結合できるかを考え、製作しました。このようにお客様の抱える課題に合わせて解決策をご提案できます。 高精度・多品種少量の複合加工品の手配も一括で承ります。

こちらの製品はSS400鉄鋼を使用したマシニング加工品です。表面処理には、無電解ニッケルメッキ処理が施されております。この様な複雑な形状でも均一に膜がのせられる事から、寸法公差が厳しい部品にも有効なメッキです。

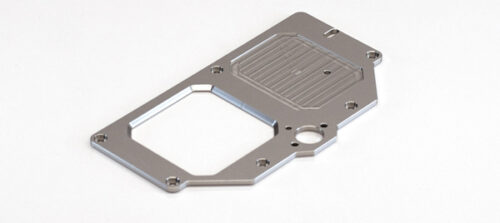

こちらの製品はA2017アルミ材（ジュラルミン）を使用したフライス加工品です。全ての加工がフライス加工で行われております。抜き部分の縁（テーパー部）はエンドミルの傾斜部を使って加工されております。また厚さが3mm程度と薄い上に、A2017である為、歪みに注意し加工しました。この様な薄板の精密な切削加工もお任せ下さい。

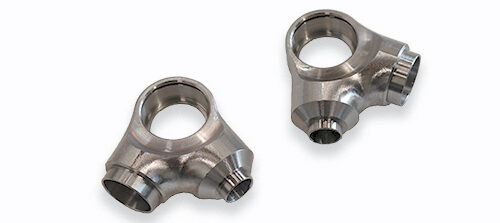

こちらの製品はSUS303ステンレス材を使用したマシニング加工品です。
この様な複雑形状の加工品も数多く承ります。試作部品、開発部品などの多品種少量の製作はお任せ下さい。

こちらの製品は圧入構造のベース部品です。設計上、圧入機に使われても強度的に問題がないことを確認したうえで、アルミ材を使用しました。また、加工の工数を減らすため、アルミフラットバーを使用しております。オーバーサイズの不要な材料選定となる図面は、弊社より加工方法の変更などコストカットのご提案をさせていただきます。

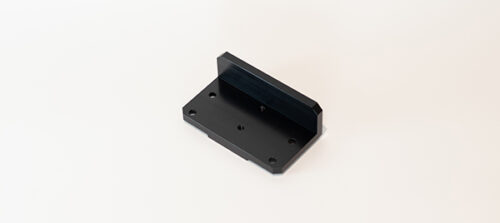

こちらの製品はS45C鉄鋼を使用したフライス加工品です。この様な100mm程度の手のひらサイズの切削加工を一番得意としています。 表面処理には、三価黒クロメートが施されております。黒クロメート処理をすることで、耐食性が向上します。複雑な形状にも比較的均一に膜がのることから一般的に自動車、機械、電子部品などにも使われます。その他、ユニクロ、クロメートにも対応可能です。

こちらの製品は、圧入機構のピンを支えている穴があるため、事前に強度を計算し、厚さ9mmの部品を採用しました。費用を抑えるために、SS400を使用し、無電解ニッケルメッキ処理を施しております。材料手配から加工、表面処理など、複数工程が必要な製品でも一括でお任せください。

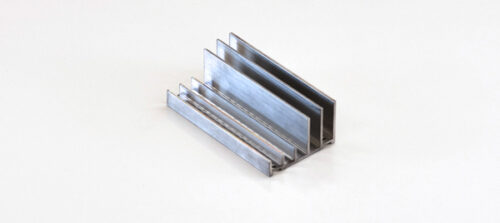

アルミ（A5052）を使用したヒートシンクです。マシニング加工／切削加工にて加工しております。弊社では、この様なフィン加工、深リブ加工によるヒートシンク製作も高精度の切削加工で仕上げます。部品1個の超小ロットにも対応が可能です。

こちらの製品はA5052アルミ材を使用したマシニング加工品です。半導体製造装置関連の部品で同様の物を50個程製作しました。簡単なものから、高精度の切削加工まで幅広いご依頼があります。 アルミ以外にもステンレス、鉄、銅、鋼など、多様な材質に対応できます。

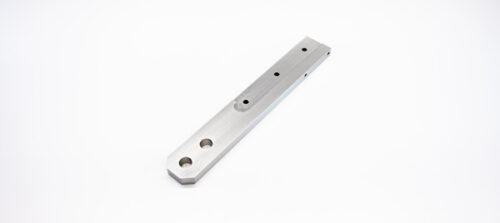

圧入ステージを支えている部品のため、少し厚めの材料を使用しております。軽量化と加工工数を削減するため、アルミフラットバーを使用しました。軽量化かつ、コストカットのための材料選定もご相談ください。

こちらの部品は、端に開けられた、長穴が特徴です。幅1mm、長さ10mmの長穴が隣接する形で2つ加工されております。写真ではわかりづらいですが、止まり穴になっています。

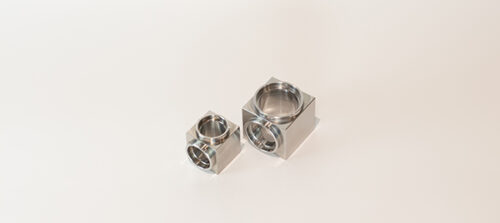

SUS303 ステンレス材 によるNC複合旋盤加工です。 バリエーションやサイズ違いがありますが、全て弊社で加工させて頂きました。 この様な高精度・多品種少量のNC複合加工品などのご用命も一括手配で承れます。

こちらの製品はSUS304を使用したマシニング加工品です。半導体製造関連部品の試作品です。細かく複雑な切削加工でありながら各所に厳しく寸法公差も入っています。この様な高精度な加工もお任せ下さい。

こちらの製品はSUS304ステンレス材を使用したフライス加工品です。機械部品同士を結合する際に使用するブラケット（支持具）の製作をしました。個数は2個だけの小ロット製作ですが、対応可能です。試作、開発品の製作の際にもお使いいただけるかと思います。図面1枚、部品1個から、ご依頼下さい。

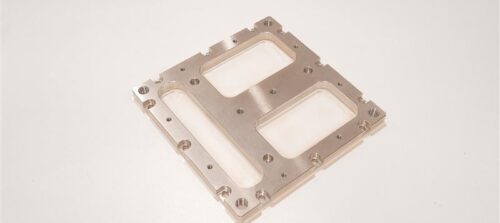

設備部品 プレートの製作を承りました。アルミの切削は、弊社の中でもご依頼が多い加工内容です。 角穴の中抜きが3ヶ所にあります。角穴が開いたプレートなどは反りや歪みが発生する事がありますが、平行度、平面度も精度よく加工致します。

こちらの部品は、小径の穴あけ加工が施されています。0.6mmの通し穴が20個加工されています。裏に溝が入っている為、加工部の深さが抑えられています。

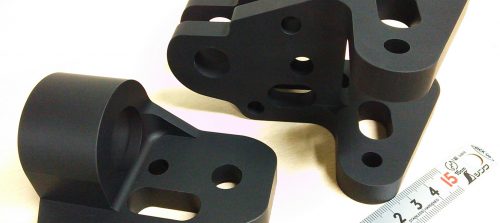

某理工学系大学研究室様よりご依頼頂き、ロボット用脚部主要パーツの加工品の製作を承りました。 A7075 高強度アルミ材（YH75）でマシニング加工の後、艶消し黒アルマイト処理を施しています。弊社では、この様な特殊形状アルミ加工品＋艶消し黒アルマイト、又、ロボット開発に用いられる加工部品のご用命も承れます。

某大手半導体メーカー様からのご依頼で、製品パレットの加工を承りました。 SUS430 ステンレス材を指定された為、バリが出やすかったのですが、加工方法と刃物の選定で最小限に留め、仕上げ処置を綺麗に行うことで、規定通りに精密仕上がりでバリをゼロに仕上げました。

こちらの製品はA5052アルミ材を使用したマシニング加工品です。硬質アルマイトが施されています。通常のアルマイトより、膜厚が厚く強度、耐久性が強くなります。切削加工+表面処理も一括で承ります。

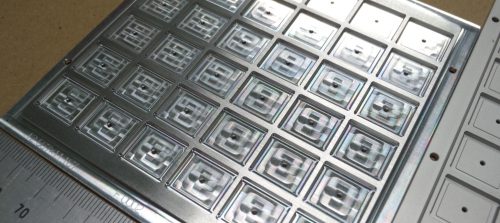

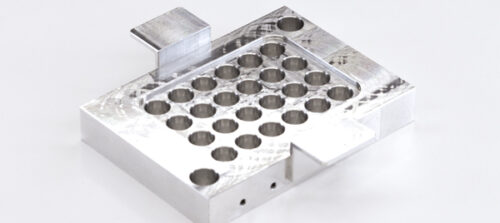

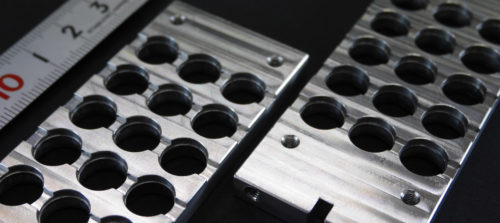

某大手半導体メーカー様からのご依頼で、A2017 アルミ材（ジュラルミン）を用いた製品搬送用パレットの加工を承りました。

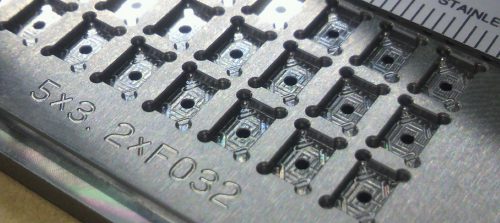

ステンレス SUS430を使用した電子部品搬送用パレット部品です。電子部品、半導体関連はバリやカエリは厳禁ですが、SUS430を使用しキレイに加工されています。SUS440やSUS304など幅広い素材で加工ができる為、用途や問題に合わせた解決策をご提案できます。また、カニゼン（無電解ニッケルメッキ）やタフトライド処理も可能です。RoHS指令（特定有害物質制限）にも対応しております。

某ベアリング製造メーカー様からのご依頼で、装置に用いる部品の精密切削加工を承りました。 A5052 アルミ材を用いて、全てマシニング加工で仕上げています。 なかなか特殊な形状であることに加えて、各部間の寸法公差を厳しく指定されていたため、テストピースを作り問題点を洗い出した上で、完成させました。

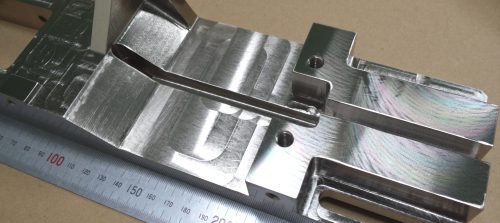

某大手メーカー様よりご依頼頂いた、生産設備用機械加工部品です。あらゆる方向からの削り込み工程が必要でしたが、精度をキッチリと出しています。

品物搬送ライン設置部品用の治具です。材料にはアルミ材 A5052を使用しています。中央部の厚みが薄くなっている形状です。このような非鉄金属（アルミ）や金属の機械加工はお任せ下さい。超小ロット（1個）からご依頼いただけるのが特徴です。

お世話になっている大切な協力企業様から、弊社ロゴをモチーフにしたアルミ材による削り出しロゴプレート（大きさ＝φ260）を寄贈頂きました。 緻密に計算し、プログラムされたマシニング加工で手間と時間を掛け、美しく精密に削り出されています。 機械要素技術展などの展示会で弊社小間ブースにて展示させて頂いておりますので、是非ご覧下さい。
